Installer KNX
I installationsfasen forbereder du KNX-strukturen.
Vigtige punkter du bør overveje:
Husk at forberedelsen og struktureringen af KNX-systemet sker på kontoret - ikke på byggepladsen
Følg netværkets retningslinjer. Det er vigtigt at lave en topologi-tegning over hele KNX- installationen.
Vær omhyggelig med at mærke alle KNX-kabler i installationen, så det er nemt at identificere hovedlinjer og linjer.
Mærk hver KNX-komponent med individuel adresse på komponentens adresselabel - og på plantegning eller tavletegning.
Kabelplanskema

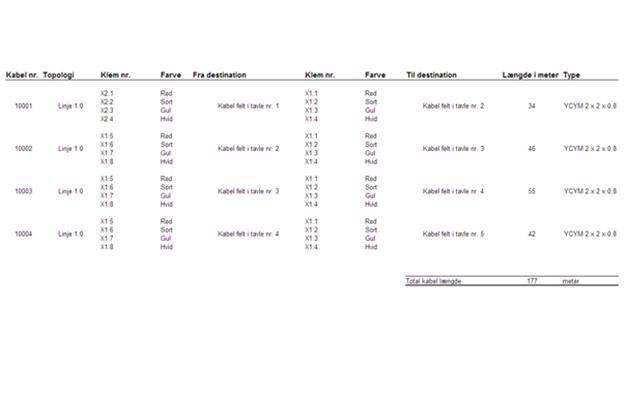

Når kabeltrækning begynder, er det vigtigt at holde styr på, hvilke kabler der går til hvad. Ligeledes er der krav til, at det samlede strømforbrug pr. linje dokumenteres i et skema.
Topologi

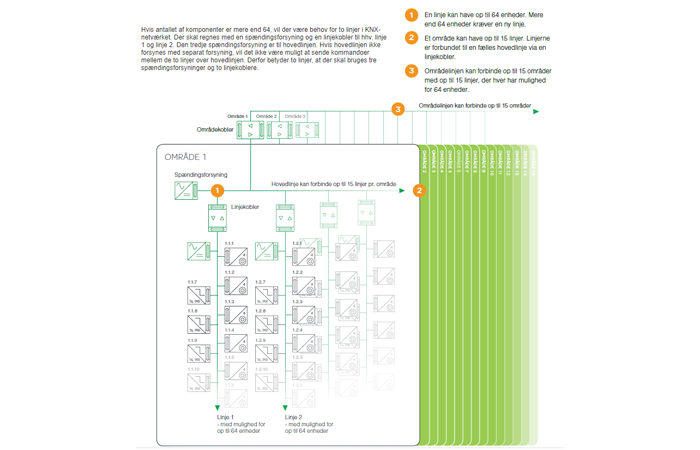

Topologi er formen eller udseendet på det netværk, der udgør rygraden i en KNX-installation. KNX-topologien har et fast defineret udseende. Derfor er det vigtigt at planlægge, strukturere og udføre KNX-installationer efter de gældende regler og krav, der stilles til opbygningen af et KNX-netværk.
Komponentstyklisten er afgørende for topologien for KNX-netværket. Den afgør, hvor mange linjer, hovedlinjer og områder, netværket skal bestå af.
Buskabellængde

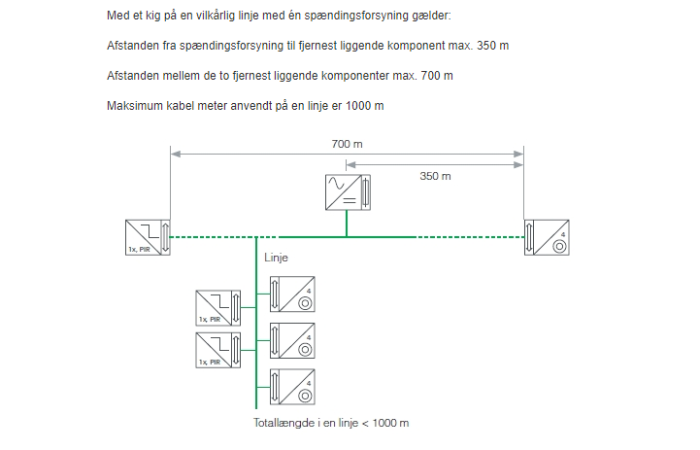

Ved planlægning og opbygning af et KNX-netværk er det meget vigtigt at overholde retningslinjerne for maksimale kabellængder, som fastlægges af KNX Associationen - både når det gælder type af buskabel samt længden af buskablet. Overskrides den maksimale kabellængde, bliver datasignalet påvirket og det kan påvirke datatransmissionen!
Individuelle adresser / fysiske adresser
I et KNX netværk får alle KNX-komponenter tildelt en unik individuel adresse (også kaldt en fysisk adresse), der er relateret til netværksstrukturen (topologien). Adressen tilføjes via ETS-softwaren.

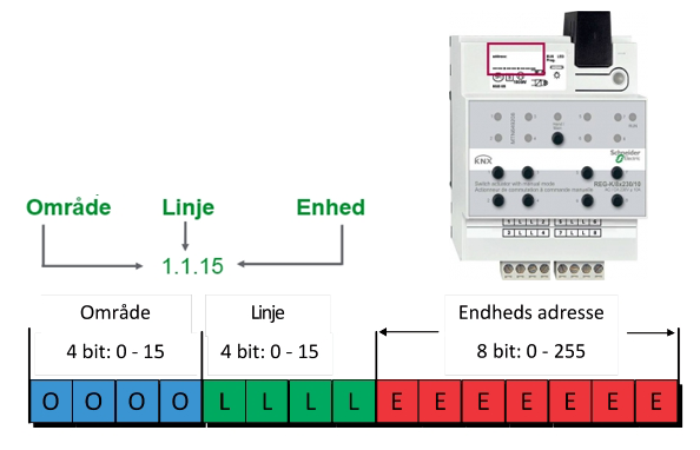

To komponenter i netværket kan ikke have den samme individuelle adresse. Adressen består af 3 tal adskilt af punktummer. Som f.eks.: 1.1.54 eller 4.13.140
Det første tal er relateret til det område, komponenten er placeret i. Det næste tal er relateret til linjen i det respektive område. Det sidste tal er komponentnummeret på den respektive linje.
KNX-komponenterne skal mærkes med deres individuelle/fysiske adresse, når de er blevet adresseret fra ETS softwaren. Den individuelle adresse gør det muligt at identificere hver enkelt KNX-komponent, og fortæller samtidig hvor i netværket, komponenten er placeret.
Den individuelle adresse bruges også til følgende formål:
- Diagnose
- Fejlafhjælpning
- Ændringer i installationen
- Flytning af en komponent i topologien
Gruppeadresser

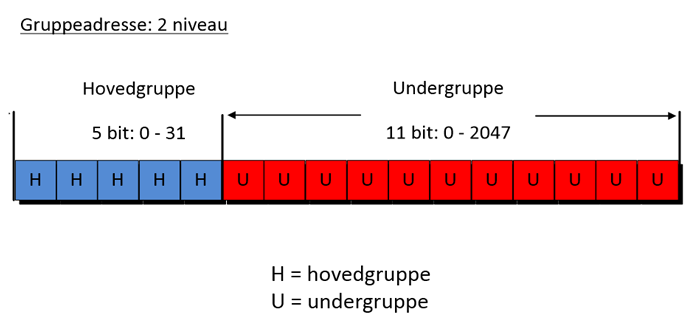

Gruppeadresser gør det muligt at opbygge grupperinger af moduler baseret på deres funktioner.
Opmærkningsguide

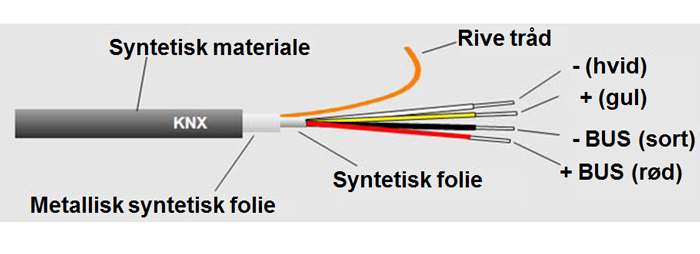

Til installation af KNX kan det være mange ledninger at trække - og det er vigtigt at der tages visse forbehold.
